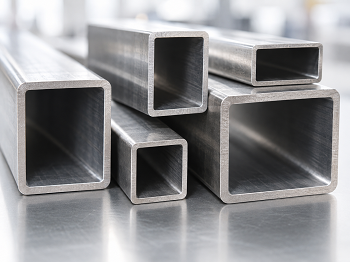

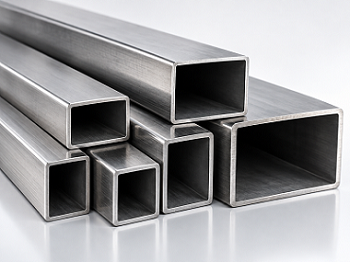

বিজোড় বর্গক্ষেত্র এবং আয়তক্ষেত্রাকার টিউব

সীমাহীন বর্গাকার এবং আয়তক্ষেত্রাকার টিউবগুলি হল ঠালা প্রোফাইল যার পরিধি বরাবর কোন জোড়ের বাঁধ নেই। তারা নমন ইস্পাত ফালা দ্বারা গঠিত হয় না; প্রক্রিয়া একটি কঠিন বৃত্তাকার billet সঙ্গে শুরু হয়. গরম করার পরে, একটি ঘন-প্রাচীরযুক্ত বৃত্তাকার ফাঁপা শেল তৈরি করতে একটি ক্রস-রোলিং পিয়ার্সিং মিল ব্যবহার করে বিলেটটি ছিদ্র করা হয়। এই শেলটি একটি বৃত্তাকার মাদার টিউবে হট-ঘূর্ণিত হয় এবং তারপরে আকৃতির ডাইসের মাধ্যমে মাল্টি-পাস কোল্ড ড্রয়িং করা হয়, ধীরে ধীরে বৃত্তাকার ক্রস-সেকশনটিকে আপনার ক্রম অনুসারে নির্দিষ্ট বর্গাকার বা আয়তক্ষেত্রাকার আকারে রূপান্তরিত করে। যেহেতু ধাতুটি ফ্ল্যাট স্ট্রিপ স্টিলের ভাঁজ করার পরিবর্তে ডাই কম্প্রেশনের মাধ্যমে গঠিত হয়, তাই কোণে কোন সিম নেই এবং পুরো ক্রস-সেকশন জুড়ে টিউবের প্রাচীর অবিচ্ছিন্ন থাকে।

মূল সুবিধা

মেশিনযোগ্য নল দেয়াল:

যেহেতু কোন ওয়েল্ড সীম ফাটল হওয়ার প্রবণতা নেই, তাই বিজোড় প্রোফাইলের অভ্যন্তরীণ এবং বাইরের উভয় পৃষ্ঠই মেশিনযুক্ত পৃষ্ঠে একটি "নরম রেখা" প্রকাশ না করেই বাঁক, বিরক্তিকর, লঘুপাত এবং সন্নিবেশিত হতে পারে। হাইড্রোলিক এবং বায়ুসংক্রান্ত উপাদানগুলির জন্য, এটি প্রায়শই প্রাথমিক কারণ ক্রেতারা ঢালাই করা টিউবিংয়ের উপরে সীমলেস টিউবিং নির্দিষ্ট করে, এবং এই কারণেই আমরা ফসফেটেড এবং মানযুক্ত টিউবগুলি স্টক করি।

অভিন্ন ক্রস-বিভাগীয় বৈশিষ্ট্য:

কোল্ড অঙ্কন পুরো প্রোফাইল জুড়ে অভিন্ন স্ট্রেন শক্ত হওয়া নিশ্চিত করে। ঢালাই করা টিউবগুলিতে, ওয়েল্ড সীম এবং এর তাপ-আক্রান্ত অঞ্চল ক্লান্তি অবস্থার অধীনে বেস মেটাল থেকে ভিন্নভাবে আচরণ করে, যা চক্রীয় লোডিং সাপেক্ষে অংশগুলির জন্য ঢালাই প্রোফাইলগুলি অনুপযুক্ত করে তোলে; বিজোড় বর্গক্ষেত্র এবং আয়তক্ষেত্রাকার টিউব এই বিচ্ছিন্নতা ভোগ করে না.

কঠোর সহনশীলতা এবং সোজা প্রোফাইল:

স্ট্যান্ডার্ড ঠান্ডা-আঁকানো পণ্য ±0.3 মিমি মাত্রিক সহনশীলতা এবং ±8% প্রাচীর বেধ সহনশীলতা প্রদান করে, যেখানে নির্ভুলতা গ্রেড ±0.1 মিমি এবং ±5% অর্জন করতে পারে। সরলতা সাধারণত 1.0 মিমি/মি, যথার্থতা গ্রেড 0.5 মিমি/মি পর্যন্ত পৌঁছায়। সরাসরি বিতরণ করা হয়, তারা মেশিনের দোকানগুলিকে একটি সোজা সেটআপ ধাপ এড়িয়ে যাওয়ার অনুমতি দেয়।

একই ইস্পাত থেকে উচ্চ শক্তি:

কোল্ড ড্রয়িং অ্যালোয়িং উপাদানের যোগ ছাড়াই ফলন শক্তি বাড়ায়; ফলস্বরূপ, একটি "20#" গ্রেডের বিজোড় বর্গক্ষেত্র amd আয়তক্ষেত্রাকার টিউব প্রায়ই একটি ঘন ঢালাই নল প্রতিস্থাপন করতে পারে যখন প্রতি ইউনিট দৈর্ঘ্যে একই লোড বহন ক্ষমতা প্রদান করে।

গঠনের সময় ফাটল শুরু করার জন্য কোন ঝালাই সীম নেই:

বিরামহীন বিজোড় বর্গ an d আয়তক্ষেত্রাকার টিউবগুলি ফাটল সূচনা পয়েন্ট হিসাবে কাজ করে একটি ওয়েল্ড লাইনের ঝুঁকি ছাড়াই ফ্লেয়িং, বিপর্যস্ত, চ্যাপ্টা, বাঁকানো এবং প্রসারিত হতে পারে। এটি অত্যন্ত গুরুত্বপূর্ণ যখন প্রসবের পরে সরাসরি মেশিনের পরিবর্তে অংশগুলির ঠান্ডা গঠনের প্রয়োজন হয়।

অভিন্ন পৃষ্ঠ আবরণ:

কোল্ড-টানা টিউবগুলি উজ্জ্বল, আচারযুক্ত অবস্থায় আসে, ক্রোম প্লেটিং, ফসফেটিং এবং পেইন্টিংয়ের জন্য অভিন্ন বেধ নিশ্চিত করে। ঢালাই করা টিউব-এমনকি প্ল্যান করা সীম-এর জন্য প্রায়শই প্রলেপ দেওয়ার আগে অতিরিক্ত প্রি-ট্রিটমেন্টের প্রয়োজন হয় এবং ওয়েল্ড সীম এখনও পাতলা আবরণের স্তরগুলির মাধ্যমে দেখা যেতে পারে।

আবেদনের পরিস্থিতি:

হাইড্রোলিক এবং বায়ুসংক্রান্ত উপাদান:

সীমাহীন প্রোফাইলগুলি সিলিন্ডার ব্যারেল, পিস্টন রড স্পেসার এবং ভালভ ব্লকে তৈরি করা হয়, কারণ অভ্যন্তরীণ বা বাইরের পৃষ্ঠতলের কোনোটিতেই ওয়েল্ড সীম থাকতে পারে না। এই ধরনের অর্ডারগুলি প্রায়শই ফসফেটেড টিউব, মানযুক্ত টিউব, বা প্রস্তুত-টু-মেশিন স্টক নির্দিষ্ট করে।

যথার্থ যন্ত্রপাতি ফ্রেম:

বিজোড় বর্গাকার এবং আয়তক্ষেত্রাকার টিউব ব্যবহার করা হয় রোলার, গাইড রেল এবং স্লাইডিং ক্যারেজ প্রিন্টিং, প্যাকেজিং এবং টেক্সটাইল যন্ত্রপাতির জন্য; 0.5 মিমি/মি এর সোজাতা গাড়িগুলিকে শিমসের প্রয়োজন ছাড়াই পরিচালনা করতে দেয়।

স্বয়ংচালিত এবং কৃষি যন্ত্রপাতি অংশ:

কোল্ড-টানা বিজোড় টিউব সাধারণত সিট ফ্রেম, বন্ধনী এবং কৃষি উপকরণ ফ্রেমের জন্য ব্যবহৃত হয়। উপকরণ সাধারণত 20# এবং 45# ইস্পাত অন্তর্ভুক্ত; যেহেতু এই অংশগুলি প্রায়শই এক প্রান্তে ঢালাইয়ে ঢালাই করা হয়, তাই টিউব বডি নিজেই দ্বিতীয় ওয়েল্ড সীম প্রবর্তন করবে না।

লিফট এবং পর্দা প্রাচীর সিস্টেম:

গাইড রেল এবং পর্দা প্রাচীর কাঠামোগত সদস্যদের সরলতার স্তর প্রয়োজন যা রোল-গঠিত টিউবগুলির সাথে ধারাবাহিকভাবে অর্জন করা কঠিন। তদ্ব্যতীত, উন্মুক্ত পৃষ্ঠগুলি প্রায়শই অ্যানোডাইজিং বা পাউডার আবরণের মধ্য দিয়ে যায়, একটি মসৃণ, বিজোড় পৃষ্ঠ মাত্রিক সহনশীলতার মতোই গুরুত্বপূর্ণ।

সাইকেল, ই-যানবাহন, এবং ক্রীড়া সরঞ্জাম ফ্রেম:

বিজোড় বর্গাকার এবং আয়তক্ষেত্রাকার টিউব ব্যবহার করা হয় ফ্রেমের জন্য ব্রেজিং বা ঢালাই-ইন জয়েন্টগুলির জন্য, যেখানে টিউবটি সমাপ্ত পণ্যে দৃশ্যমান থাকে।

সাধারণ যন্ত্রপাতি অ্যাপ্লিকেশন:

ট্রান্সভার্স ড্রিলিং বা মেশিনযুক্ত বুশিং বা স্পেসার হিসাবে টিউবের ব্যবহার প্রয়োজন এমন পরিস্থিতিতে, বিজোড় বর্গাকার/আয়তক্ষেত্রাকার টিউব ড্রিল বিটগুলিকে ওয়েল্ড সীমের মধ্যে প্রবাহিত হতে এবং ছিদ্র করতে বাধা দেয়।

মান নিয়ন্ত্রণ

1. প্যারেন্ট টিউব গ্রহণ:

প্রতিটি তাপ সংখ্যার জন্য, ইস্পাত গ্রেড, রাসায়নিক গঠন, এবং প্রসার্য পরীক্ষার ফলাফলগুলি গুণমানের শংসাপত্রের বিপরীতে যাচাই করা হয়; বৃত্তাকার প্যারেন্ট টিউবের উভয় প্রান্তে বাইরের ব্যাস এবং প্রাচীরের বেধ পরিমাপ করা হয়। শংসাপত্রের সাথে মেলে না এমন টিউবগুলি কোল্ড-ড্রয়িং লাইনে প্রক্রিয়া করা হয় না।

2. ইন-প্রসেস ডাইমেনশনাল কন্ট্রোল:

ঠাণ্ডা অঙ্কনের পরে, মাত্রা, প্রাচীরের বেধ, কোণার ব্যাসার্ধ এবং বর্গক্ষেত্র পরিমাপের জন্য প্রতিটি ব্যাচের শুরু, মাঝখানে এবং শেষ থেকে বিজোড় বর্গক্ষেত্র এবং আয়তক্ষেত্রাকার টিউবের নমুনা নেওয়া হয়। যেহেতু ঠান্ডা অঙ্কন ধাতুকে শক্ত করে, তাই প্রতিটি ব্যাচের জন্য দেওয়ালের বেধ হ্রাস এবং অ্যানিলিং প্যারামিটারগুলি রেকর্ড করা হয়।

3. অ-ধ্বংসাত্মক এবং চাপ পরীক্ষা:

ভাঁজ, হেয়ারলাইন ফাটল এবং অভ্যন্তরীণ ত্রুটিগুলি সনাক্ত করার জন্য প্রয়োজনীয় প্যারেন্ট টিউব এবং সমাপ্ত প্রোফাইলগুলিতে এডি কারেন্ট বা অতিস্বনক পরীক্ষা করা হয়; বৃত্তাকার প্যারেন্ট টিউবগুলিও ঠান্ডা আঁকার আগে হাইড্রোস্ট্যাটিক পরীক্ষার মধ্য দিয়ে যেতে পারে। এই পরিদর্শনটি ঢালাই করা টিউবিংয়ের উপর একটি সুবিধা প্রদান করে, কারণ এটি কেবল ওয়েল্ড লাইনের পরিবর্তে পুরো প্রাচীরের কাঠামো পরীক্ষা করে।

4. যান্ত্রিক পরীক্ষা এবং চূড়ান্ত পরিদর্শন:

প্রসার্য শক্তি, ফলন শক্তি, এবং প্রসারণ ইস্পাত গ্রেড অনুযায়ী যাচাই করা হয়; ক্রস-সেকশনটি যাতে ফাটল না হয় তা নিশ্চিত করার জন্য নমুনার উপর চ্যাপ্টা বা নমন পরীক্ষা করা হয়। প্যাকেজিংয়ের আগে, প্রতিটি বান্ডিল দৈর্ঘ্য, সোজাতা, মোচড়, পৃষ্ঠের অবস্থা এবং চিহ্নগুলির জন্য পরিদর্শন করা হয়। পরিদর্শন রেকর্ড তাপ নম্বর দ্বারা সংরক্ষণাগারভুক্ত করা হয়, নির্দিষ্ট প্রকল্পের জন্য সম্পূর্ণ ট্রেসেবিলিটি নিশ্চিত করে।

কেন Shixinda থেকে উৎস?

দক্ষিণ-পূর্ব এশিয়া এবং মধ্যপ্রাচ্যের বাজার পরিবেশন করে দাকিউঝুয়াং-এর ইস্পাত ব্যবসায় আমাদের আট বছরের বেশি অভিজ্ঞতা রয়েছে; ফলস্বরূপ, মেরিটাইম লজিস্টিকস, গরম এবং আর্দ্র শিপিং রুটের জন্য উপযুক্ত প্যাকেজিং এবং ইংরেজি ডকুমেন্টেশন আমাদের জন্য আদর্শ পদ্ধতি।

স্টক স্পেসিফিকেশনের জন্য ন্যূনতম অর্ডারের পরিমাণ (MOQ) নেই, এবং ট্রায়াল অর্ডারগুলি নির্ধারিত এবং ব্যাপক উত্পাদন আদেশের পাশাপাশি পাঠানো যেতে পারে। প্রক্রিয়াকরণ অঙ্কন এবং কাটিং তালিকা সম্পর্কিত প্রতিক্রিয়াগুলি প্রায় দুই দিনের মধ্যে সরবরাহ করা হয় এবং গ্রাহক-প্রদত্ত অঙ্কনগুলি উত্পাদন শুরু হওয়ার আগে এখনও সংশোধন করা যেতে পারে। আমরা বিদেশে ইনস্টলেশন দল পাঠাই না, তবে আমরা আপনাকে স্থানীয় ইনস্টলেশন টিমের সাথে যোগাযোগ করতে এবং প্রয়োজনীয় সমাবেশ অঙ্কন সরবরাহ করতে সহায়তা করতে পারি।

প্রায়শই জিজ্ঞাসিত প্রশ্ন (FAQ)

প্রশ্ন 1: আপনি কি সহনশীলতা অর্জন করতে পারেন?

উত্তর: GB/T 3094-2012 অনুসারে, আমরা যথাক্রমে ±0.5 মিমি, ±0.3 মিমি এবং ±0.1 মিমি বাহ্যিক মাত্রা সহনশীলতা সহ সাধারণ, উচ্চ এবং যথার্থ গ্রেড অফার করি।

প্রশ্ন 2: আমি কীভাবে নির্ণয় করব যে আমার বিজোড় বা ঝালাই করা পাইপ দরকার?

উত্তর: যদি অংশটির মেশিনিং, ট্যাপিং, হোনিং, চাপ পরীক্ষার প্রয়োজন হয় বা ক্লান্তি লোড সহ্য করতে হয় তবে বিজোড় বর্গক্ষেত্র এবং আয়তক্ষেত্রাকার টিউব নির্দিষ্ট করুন। গ্রীনহাউস, বেড়া বা শেল্ভিংয়ের মতো স্ট্যাটিক স্ট্রাকচারের জন্য, ঠান্ডা-গঠিত ওয়েল্ডেড টিউবিং কম খরচে একই কাজ সম্পাদন করে — আমরা এটি সম্পর্কে আগে থেকে থাকব এবং আপনাকে অপ্রয়োজনীয়ভাবে আরও ব্যয়বহুল বিকল্পের দিকে নিয়ে যাব না।

প্রশ্ন 3: আপনার সর্বনিম্ন এবং সর্বোচ্চ আকারের স্পেসিফিকেশন কি?

উত্তর: কোল্ড টানা বর্গাকার টিউব 15×15 মিমি থেকে 200×200 মিমি পর্যন্ত এবং আয়তক্ষেত্রাকার টিউব 20×10 মিমি থেকে 300×200 মিমি, দেয়ালের বেধ 1.0 মিমি থেকে 12 মিমি পর্যন্ত। 400 × 400 মিমি পর্যন্ত বড় মাপের অনুরোধের ভিত্তিতে হট-রোলিং এর মাধ্যমে সরবরাহ করা যেতে পারে; এর মধ্যে লম্বা লিড টাইম এবং সাইজ প্রতি ন্যূনতম অর্ডারের পরিমাণ জড়িত।

প্রশ্ন 4: আপনি EN বা ASTM মান অনুযায়ী পণ্য সরবরাহ করতে পারেন?

উত্তর: হ্যাঁ, আমরা EN 10210-1/-2, EN 10305-1, ASTM A500, ASTM A519, এবং JIS G3444-এর সাথে সঙ্গতিপূর্ণ পণ্য সরবরাহ করতে পারি। একটি উদ্ধৃতি অনুরোধ করার সময় আদর্শ নম্বর এবং সহনশীলতা গ্রেড প্রদান করুন, এবং আমরা সেই অনুযায়ী মূল্য দেব।

প্রশ্ন 5: আপনি পরিদর্শন ডকুমেন্টেশন প্রদান করতে পারেন? তৃতীয় পক্ষের পরিদর্শন উপলব্ধ?

উত্তর: প্রতিটি চালানের সাথে আমাদের নিজস্ব মাত্রিক এবং ভিজ্যুয়াল পরিদর্শন রেকর্ডের সাথে তাপ সংখ্যা, রাসায়নিক গঠন এবং যান্ত্রিক বৈশিষ্ট্যের বিবরণ দিয়ে একটি গুণমান শংসাপত্র আসে। যদি আপনার প্রকল্পের জন্য তৃতীয় পক্ষের পরিদর্শন বা নির্দিষ্ট নন-ডিস্ট্রাকটিভ টেস্টিং (NDT) পদ্ধতির প্রয়োজন হয়, তাহলে আপনার অর্ডার নিশ্চিত করার সময় দয়া করে মান এবং পরিদর্শন সংস্থা উল্লেখ করুন; আমরা সংশ্লিষ্ট নমুনা পরিকল্পনার উপর ভিত্তি করে পরিদর্শনের ব্যবস্থা করব।

প্রশ্ন 6: আপনি মেশিনযুক্ত বা ধাতুপট্টাবৃত অংশ সরবরাহ করতে পারেন?

উত্তর: অনুরোধের ভিত্তিতে মেশিনিং, ফসফেটিং, হোনিং এবং ক্রোম প্লেটিং ব্যবস্থা করা যেতে পারে। যদি অংশগুলিতে অভ্যন্তরীণ বোর বা থ্রেড থাকে তবে অনুগ্রহ করে শুধুমাত্র টিউবের মাত্রা না দিয়ে সমাপ্ত উপাদানগুলির অঙ্কন প্রদান করুন; এটি নিশ্চিত করে যে আমরা শুরু থেকেই প্রাচীরের সঠিক বেধ নির্ধারণ করি।
