কোল্ড ড্রয়িং হল বর্গাকার টিউব তৈরির ধীরতম পদ্ধতি, তবুও মেশিনিস্টদের নতুন স্টক কাটতে হবে না তা নিশ্চিত করার জন্য এটি প্রায়শই একমাত্র উপায়। কোল্ড-টানা বর্গক্ষেত্র এবং আয়তক্ষেত্রাকার টিউবগুলির প্রক্রিয়া একটি বৃত্তাকার টিউব ফাঁকা দিয়ে শুরু হয়—হয় হট-রোল্ড সিমলেস বা উচ্চ-ফ্রিকোয়েন্সি ওয়েল্ডেড (HFW)। উপাদান নির্বাচন হল প্রথম অগ্রাধিকার, কারণ অঙ্কন পাসের সংখ্যা ইস্পাতের নমনীয়তার উপর নির্ভর করে-বিশেষ করে, এটি ক্র্যাক করার আগে কতটা প্রসারিত করা যেতে পারে।
টিউব ফাঁকা প্রথমে annealed হয়. ঠাণ্ডা আঁকার কারণে কাজ শক্ত হয়ে যায়; একটি নরম, স্ট্রেস-মুক্ত ফাঁকা দিয়ে শুরু করে নিশ্চিত করে যে ক্রস-সেকশনটি কোণ ফাটল ছাড়াই একাধিক পাসের উপর দিয়ে নিচে আঁকা যাবে।
মিল স্কেল অ্যাসিড পিকলিং এর মাধ্যমে অপসারণ করা হয়, তারপরে ফসফেট এবং সাবান-ভিত্তিক লুব্রিকেন্ট ফিল্ম প্রয়োগ করা হয়। এই স্তরগুলি ছাড়া, ইস্পাত এবং ডাইয়ের মধ্যে ঘর্ষণ পৃষ্ঠটিকে ছিঁড়ে ফেলবে এবং ডাই পরিধানকে ত্বরান্বিত করবে।
ঠান্ডা টানা বর্গক্ষেত্র এবং আয়তক্ষেত্রাকার টিউবগুলির শেষটি ডাইয়ের মাধ্যমে ফিট করার জন্য (ব্যাস হ্রাস করা) হয়। তারপর এটি একটি বর্গাকার বা আয়তক্ষেত্রাকার ডাই এর মাধ্যমে আঁকা হয় যার মধ্যে একটি অভ্যন্তরীণ ম্যান্ড্রেল থাকে - একটি গুরুত্বপূর্ণ উপাদান যা টিউবের দেয়ালকে ভেঙে পড়া এবং অভ্যন্তরীণ বোরকে অফ-সেন্টার হতে বাধা দেয়।
প্রতিটি পাস সাধারণত ক্রস-বিভাগীয় এলাকা 10% থেকে 20% কমিয়ে দেয়; এই সীমা অতিক্রম করলে কোণগুলি ফাটলের ঝুঁকি থাকে। প্লাস্টিকতা পুনরুদ্ধার করার জন্য মধ্যবর্তী অ্যানিলিং প্রয়োজন, যা ব্যাখ্যা করে কেন টাইট-টলারেন্স প্রোফাইলের জন্য প্রায়শই দুই থেকে চারটি ড্রয়িং পাস এবং কয়েক সপ্তাহ বিস্তৃত একটি উত্পাদন চক্রের প্রয়োজন হয়।
সমাপ্ত টিউব মাল্টি-রোল সোজা করা, কাটা থেকে দৈর্ঘ্য প্রক্রিয়াকরণ, এবং শেষ ডিবারিং এর মধ্য দিয়ে যায়। যদি অঙ্কন চূড়ান্ত গঠনের ধাপ হয়, তাহলে স্ট্রেস-রিলিফ অ্যানিলিং অনুসরণ করে। অবশেষে, প্রতিটি টিউব পরিমাপ করা হয়, তেলযুক্ত এবং বান্ডিল করা হয়।
যদি এটিকে কেবল একটি ফ্রেমে কাটা এবং ঢালাই করা হয়, তবে আদর্শ নির্ভুলতা সাধারণত যথেষ্ট - প্রাচীরের পুরুত্বের জন্য অর্থ ব্যয় করা ভাল। যাইহোক, যদি টিউবের মেশিনের প্রয়োজন হয়, একটি গাইড সারফেস হিসাবে কাজ করে, অথবা মেশিনযুক্ত সমতল পৃষ্ঠের সাথে সঙ্গম করতে হয়, তাহলে উচ্চ-নির্ভুলতা সহনশীলতা নির্দিষ্ট করুন।
"হার্ড-ড্রন" সর্বোচ্চ শক্তি এবং সর্বনিম্ন খরচ অফার করে, কারণ এটি চূড়ান্ত অ্যানিলিং ধাপটি দূর করে। অ্যানিলিং নমনীয়তা পুনরুদ্ধার করে, উপাদানটিকে নমন, চ্যাপ্টা বা ব্যাপক যন্ত্রের জন্য উপযুক্ত করে তোলে। স্বাভাবিককরণ একটি অভিন্ন মাইক্রোস্ট্রাকচার তৈরি করে, যে অংশগুলি প্রথমে ঢালাই করা হয় এবং পরে লোড করা হয় তার জন্য আদর্শ।
অনেক ক্রেতা ডিফল্ট গ্রেড 20# ইস্পাত এবং কেবল প্রাচীর পুরুত্ব বৃদ্ধি. 20# থেকে 45# এ পরিবর্তন করলে ফলন শক্তি 245 MPa থেকে 335 MPa হয়; এটি প্রায়শই প্রাচীরের বেধ হ্রাস করার অনুমতি দেয়, ওজন সঞ্চয় উপাদান খরচের পার্থক্য অফসেট করে।
কোল্ড-টানা বর্গক্ষেত্র এবং আয়তক্ষেত্রাকার টিউবগুলির ব্যাসার্ধ প্রাচীরের বেধের সাথে বৃদ্ধি পায় — দেয়ালের বেধের জন্য (S) ≤ 6 মিমি, কোণার ব্যাসার্ধটি 2.0S এর মধ্যে রাখা যেতে পারে, যেখানে 6-10 মিমি এর জন্য, এটি 2.5S হয়ে যায়। একটি ছোট কোণার ব্যাসার্ধ বাধ্যতামূলক হলে, প্রাচীর বেধ একটি পাতলা সীমার মধ্যে থাকতে হবে; যদি অঙ্কনে নির্দিষ্ট করা ব্যাসার্ধ প্রযুক্তিগতভাবে সম্ভব না হয়, আমরা আপনাকে সরাসরি জানাব।
যে মাত্রাটি সমাবেশের সাফল্য নির্ধারণ করে-সেটি অভ্যন্তরীণ বোর, পাশের দৈর্ঘ্য বা তির্যক-ই হোক না কেন- আমরা সবচেয়ে কঠোরভাবে নিয়ন্ত্রণ করি; আমাদের কাছে পাঠানোর সময় অনুগ্রহ করে অঙ্কনে এটি চিহ্নিত করুন।
গ্যান্ট্রি ক্রসবিম, রৈখিক গাইড মাউন্ট, রোবট বেস এবং ওয়ার্কবেঞ্চ ফ্রেমগুলি সাধারণত 50×50 থেকে 120×120 মিমি পর্যন্ত মাপ ব্যবহার করে, যার উপকরণগুলি সাধারণত 20# বা Q345 হয়। সরলতা এবং পার্শ্ব-দৈর্ঘ্য সহনশীলতা সরাসরি নির্ধারণ করে যে গাইড রেলগুলি ইনস্টলেশনের পরে সমান্তরাল থাকে কিনা; ফলস্বরূপ, এই আদেশগুলির জন্য সাধারণত উচ্চ-নির্ভুলতা নির্দিষ্টকরণের প্রয়োজন হয়।
টাই-রড স্পেসার, ভালভ ব্লক সাপোর্ট এবং পাওয়ার ইউনিট ফ্রেম 40×40 থেকে 100×100 মিমি আকারের টিউবিং ব্যবহার করে। এখানে, ভিতরের বোর এবং প্রাচীরের পুরুত্ব উভয়ই কার্যকরী মাত্রা, তাই আমরা ফাঁপা ডুবার পরিবর্তে ম্যান্ড্রেল অঙ্কন ব্যবহার করি (ম্যান্ড্রেল ছাড়া ব্যাস হ্রাস)।
রোলার শ্যাফ্ট, স্ল্যাট, টেনশন আর্মস এবং ডক্টর ব্লেড হোল্ডারগুলির মতো উপাদানগুলি সাধারণত 30×30 থেকে 80×80 মিমি পর্যন্ত হয়ে থাকে এবং প্রায়শই 45# ইস্পাত ব্যবহার করে, কারণ শ্যাফ্ট জার্নালগুলিকে অবিচ্ছিন্ন অপারেশন সহ্য করার জন্য মেশিন করা আবশ্যক। এই অংশগুলি সাধারণত একটি annealed অবস্থায় আদেশ করা হয়; গ্রাহক মেশিনিং সঞ্চালন এবং তারপর তাদের কঠিন.
সিট ফ্রেম, ছাদের র্যাক, সাবফ্রেম উপাদান এবং টো বার (আকার 25×25 থেকে 60×60 মিমি; উপকরণ Q235 বা Q345)। এখানে মূল কারণগুলি হল ঢালাইযোগ্যতা এবং ঢালাই করা বন্ধনী অবস্থানগুলিতে অভিন্ন প্রাচীরের পুরুত্ব বজায় রাখা।

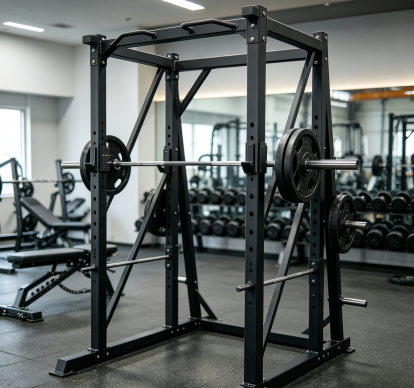

ধাতব আসবাবপত্র, চিকিৎসা এবং ফিটনেস সরঞ্জাম: হাসপাতালের বিছানার ফ্রেম, সামঞ্জস্যযোগ্য আসন, ফিটনেস সরঞ্জামের ফ্রেম এবং টেলিস্কোপিক হ্যান্ডলগুলি (আকার 20×20 থেকে 50×50 মিমি; দেয়ালের বেধ 1.0 থেকে 2.0 মিমি)। দেয়ালের বেধের অভিন্নতা এখানে গুরুত্বপূর্ণ কারণ এই অংশগুলি সাধারণত পাউডার-লেপা হয়; প্রাচীর বেধ কোন ধাপ আবরণ মাধ্যমে প্রদর্শিত হবে.
রেলিং পোস্ট, হ্যান্ড্রেইল প্রোফাইল, পর্দার প্রাচীর ফ্রেমিং, এবং লিফট কার ফ্রেম—ঠান্ডা টানা বর্গক্ষেত্র এবং আয়তক্ষেত্রাকার টিউব ব্যবহার করে যেখানে কোণার ব্যাসার্ধটি নকশার একটি অবিচ্ছেদ্য অংশ।
বেশিরভাগ ক্রেতারা এই তিনটি বিকল্পের তুলনা করে। আপনার সমাবেশের কর্মক্ষমতার জন্য কোন নির্দিষ্ট উপাদান সম্পত্তি সবচেয়ে গুরুত্বপূর্ণ তার উপর সঠিক পছন্দ নির্ভর করে।
| সম্পত্তি | কোল্ড-ড্রন (GB/T 3094-2012) | ঠান্ডা-গঠিত / রোল-গঠিত | গরম-সমাপ্ত ফাঁপা অধ্যায় |
| পার্শ্ব সহনশীলতা | উচ্চ গ্রেডে +/-0.20 থেকে +/-0.30 মিমি | প্রায় +/-1% পাশে | প্রায় +/-1% পাশে |
| প্রাচীর সহনশীলতা | +/-10% S বা উচ্চ গ্রেডে আরও শক্ত | +/-10% S সাধারণত | +/-10% S সাধারণত |
| কোণার ব্যাসার্ধ | ডাই দ্বারা সেট করা, পাতলা প্রাচীরে 2.0 S | গঠন রোল থেকে 2t থেকে 3t | বড়, কম নিয়ন্ত্রিত |
| সারফেস | পোড়া, আচার, মসৃণ | মিল ফিনিশ, হালকা রোল চিহ্ন | স্কেল করা, রুক্ষ |
| শক্তি | দেয়াল দিয়ে ঠান্ডা কাজ দ্বারা উত্থাপিত | শুধুমাত্র কোণে উত্থাপিত | হিসাবে-ঘূর্ণিত |
| কাস্টম বিভাগ | একটি ডেডিকেটেড ডাই প্রয়োজন | একটি পাস পরিবর্তন প্রয়োজন | একটি নতুন রোল সেট প্রয়োজন |
| অর্থনৈতিক আকার পরিসীমা | ছোট থেকে মাঝারি, পাতলা থেকে মাঝারি প্রাচীর | মাঝারি থেকে বড়, দীর্ঘ রান | বড়, কাঠামোগত |
| ইউনিট খরচ | সর্বোচ্চ | সর্বনিম্ন | মধ্য |
আমাদের সুবিধাটি তিয়ানজিনের Daqiuzhuang-এ অবস্থিত, যেখানে টিউব ব্ল্যাঙ্কিং, পিকলিং, ড্রয়িং, হিট ট্রিটমেন্ট এবং গ্যালভানাইজিং সব কিছু কয়েক কিলোমিটারের মধ্যে উপলব্ধ। আমরা সপ্তাহের চেয়ে দিনে নতুন স্পেসিফিকেশনে উত্পাদন স্যুইচ করতে পারি। আমরা এমনকি ছোট অর্ডারও উদ্ধৃত করি—কোনও ন্যূনতম অর্ডারের পরিমাণ নেই (MOQ)—এবং ট্রায়াল অর্ডারগুলি ব্যাপক উত্পাদনের মতো একই উত্পাদন প্রক্রিয়া অনুসরণ করে। চালানের সাথে ডকুমেন্টেশন থাকে; প্রতিটি ব্যাচে একটি উপাদান শংসাপত্র (তাপ সংখ্যা, রাসায়নিক গঠন, এবং যান্ত্রিক বৈশিষ্ট্য তালিকা) পাশাপাশি আমাদের নিজস্ব মাত্রিক এবং পৃষ্ঠ পরিদর্শন রেকর্ড অন্তর্ভুক্ত। যদি একটি প্রকল্পের জন্য তৃতীয় পক্ষের পরিদর্শনের প্রয়োজন হয়, অর্ডারটি নিশ্চিত করার সময় কেবলমাত্র আমাদের মান এবং পরিদর্শন সংস্থাকে অবহিত করুন এবং আমরা প্রয়োজনীয় নমুনা পরিকল্পনা অনুযায়ী পরিদর্শনের ব্যবস্থা করব।

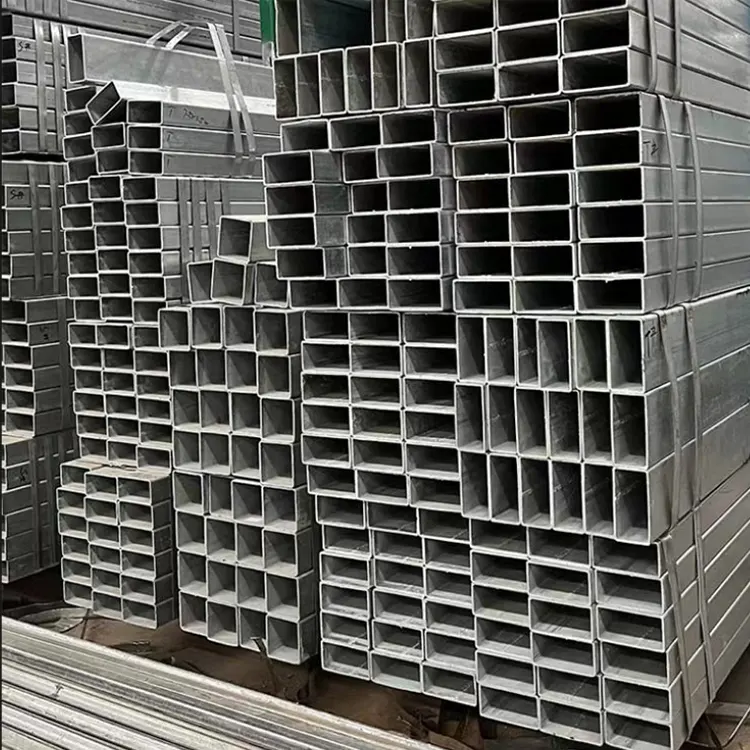

উত্তর: বহিরঙ্গন অ্যাপ্লিকেশনের জন্য, আমরা হট-ডিপ গ্যালভানাইজিং, স্ট্যান্ডার্ড গ্যালভানাইজিং বা পাউডার লেপ অফার করি। অনুগ্রহ করে আমাদের অপারেটিং পরিবেশ বলুন—যেমন ভূগর্ভস্থ, সামুদ্রিক, সার যোগাযোগ, বা ধোয়ার জায়গা—এবং আমরা উপযুক্ত আবরণ নির্বাচন করব।
A: GB/T 3094-2012 অনুযায়ী, আমরা 10#, 20#, 35#, 45#, Q195, Q215, Q235 (B, C, D), এবং Q345 (B, C, D, E) গ্রেড কোল্ড-ড্র করি। ডেলিভারির শর্তগুলির মধ্যে রয়েছে হার্ড-ড্রন, অ্যানিলড বা স্বাভাবিককরণ।
উত্তর: স্ট্যান্ডার্ড নির্ভুলতা সাধারণত এমন অংশগুলির জন্য যথেষ্ট যেগুলি কেবল দৈর্ঘ্যে কাটা হয় এবং একটি ফ্রেমে ঝালাই করা হয়। উচ্চ নির্ভুলতা নির্দিষ্ট করুন যদি যন্ত্রাংশগুলির জন্য মেশিনের প্রয়োজন হয়, গাইড পৃষ্ঠ হিসাবে পরিবেশন করা হয়, বা মেশিনযুক্ত সমতল পৃষ্ঠগুলিতে বোল্ট করা হয়। পার্থক্যটি তাৎপর্যপূর্ণ: 50 মিমি পার্শ্ব দৈর্ঘ্যের জন্য, এটি ±0.40 মিমি বনাম ±0.30 মিমি; 100 মিমি এর জন্য, এটি ±1% বনাম ±0.8%। অনুগ্রহ করে আপনার অনুসন্ধানে গ্রেডটি অন্তর্ভুক্ত করুন এবং আমরা অর্ডারে এটি নিশ্চিত করব।
উত্তর: অ-মানক বর্গাকার টিউবগুলির জন্য বিশেষায়িত ডাইস প্রয়োজন, এবং এই ডাইসগুলির খরচ অবশ্যই অর্ডার দ্বারা আবৃত করা উচিত; তাই, একটি নির্দিষ্ট ন্যূনতম অর্ডারের পরিমাণ (MOQ) উদ্ধৃত করার পরিবর্তে, আমাদের একটি যুক্তিসঙ্গত অর্ডারের পরিমাণ প্রয়োজন।
উত্তর: ঠাণ্ডা-আঁকা বর্গাকার এবং আয়তক্ষেত্রাকার টিউবগুলি আচারযুক্ত, ফসফেটেড এবং হালকা তেলযুক্ত অবস্থায় সরবরাহ করা হয়, যা মেশিন এবং পেইন্টিংয়ের জন্য আদর্শ।
উত্তর: এই প্যারামিটারগুলি ডাই এবং ম্যান্ড্রেল দ্বারা নির্ধারিত হয়, মেশিন অপারেটর দ্বারা নয়। ম্যান্ড্রেল অভ্যন্তরীণ বোরকে স্থিতিশীল করে - অভিন্ন প্রাচীর বেধের জন্য গুরুত্বপূর্ণ - যখন ডাই এর কোণার প্রোফাইল ব্যাসার্ধ নির্ধারণ করে। প্রতিটি পাসে পরিমাপ করা হয়, এবং সমাপ্ত পণ্যগুলি GB/T 3094-2012 মানগুলির সাথে পার্শ্ব দৈর্ঘ্য, প্রাচীরের বেধ, পার্শ্ব অবতল/উত্তলতা, কোণার ব্যাসার্ধ এবং সোজাতার জন্য যাচাই করা হয়; রেকর্ড তাপ সংখ্যা দ্বারা রক্ষণাবেক্ষণ করা হয়.
