এই সোলার মাউন্টিং ব্র্যাকেট, সরাসরি Shixinda-এর কারখানায় বিক্রি করা হয়, মডুলার প্রিফেব্রিকেটেড এবং সাইটে সম্পূর্ণ বোল্ট দিয়ে একত্রিত করা হয়। অন-সাইট ঢালাইয়ের প্রয়োজন নেই, নির্মাণের সময়কাল উল্লেখযোগ্যভাবে ছোট করে। বাঁক কোণ 5° থেকে 45° পর্যন্ত সামঞ্জস্য করা যেতে পারে, বড় আকারের উপাদান যেমন 182/210 এর সাথে সামঞ্জস্যপূর্ণ। এটি সর্পিল গ্রাউন্ড অ্যাঙ্কর, ছাদের ফিক্সচার এবং বিভিন্ন ভিত্তির জন্য কাউন্টারওয়েট ঘাঁটির সাথে মিলিত হতে পারে এবং পাহাড়, রঙিন ইস্পাত ছাদ এবং মাছের পুকুরের মতো জটিল ভূখণ্ডের জন্য কাস্টমাইজ করা যেতে পারে। সাধারণ বন্ধনীর তুলনায়, বায়ুচলাচল এবং তাপ অপচয়ের নকশা উপাদানের অবক্ষয় হ্রাস করে এবং ট্র্যাকিং মডেলটি 15%-30% দ্বারা বিদ্যুৎ উৎপাদন বৃদ্ধি করতে পারে।
একটি উত্স ইস্পাত প্রস্তুতকারক হিসাবে, Shixinda স্বাধীনভাবে প্রোফাইল স্পেসিফিকেশন নিয়ন্ত্রণ করে। সি-আকৃতির ইস্পাত, বর্গাকার টিউব, এবং 304টি স্টেইনলেস স্টিলের আনুষাঙ্গিকগুলির একটি সম্পূর্ণ সেট ঘরে তৈরি এবং বিক্রি করা হয়, খরচ কার্যক্ষমতা এবং ডেলিভারির গতির ভারসাম্য বজায় রাখে। এটি বাল্ক রপ্তানি আদেশের জন্য কাস্টম আদেশ সমর্থন করে, এবং ইস্পাত পুনর্ব্যবহৃত করা যেতে পারে, শূন্য-কার্বন ফটোভোলটাইক প্রকল্পের চাহিদা পূরণ করে। এটি দেশীয় এবং বিদেশী ফটোভোলটাইক পাওয়ার স্টেশনগুলির জন্য স্থিতিশীল এবং নির্ভরযোগ্য সম্পূর্ণ সমর্থন সমাধান সরবরাহ করে।
সোলার মাউন্টিং ব্র্যাকেট হল একটি বিশেষ ইস্পাত কাঠামো/অ্যালুমিনিয়াম খাদ উপাদান সিস্টেম যা সৌর ফটোভোলটাইক মডিউলগুলিকে ফিক্সিং, সমর্থন এবং বহন করার জন্য ব্যবহৃত হয়। এটি কানেক্টিং পার্টস, বেস এবং অ্যাডজাস্টমেন্ট আনুষাঙ্গিকগুলির সাথে সজ্জিত এবং এটি মাটি, ছাদ, গাড়ির আশ্রয়, জলের পৃষ্ঠ ইত্যাদিতে ইনস্টল করা হয়৷ এটি ফটোভোলটাইক পাওয়ার স্টেশনগুলির জন্য একটি মূল সহায়ক উপাদান, ফটোভোলটাইক প্যানেলগুলিকে সর্বোত্তম প্রবণতা এবং অভিযোজনে স্থিতিশীল করে তাদের স্থিতিশীলতা নিশ্চিত করে, এবং ট্র্যাকিং, ফিক্সড টাইপ, ফ্লো টাইপ এবং সাপোর্ট টাইপ এ বিভক্ত।
লোড-বেয়ারিং এবং ফিক্সেশন: ফটোভোলটাইক প্যানেলের ওজন, বাতাসের চাপ, তুষার চাপ এবং সিসমিক লোড বহন করা যাতে উপাদানগুলি উল্টে যাওয়া বা পড়ে যাওয়া থেকে রোধ করা যায়;
কোণ অপ্টিমাইজেশান: সৌর বিকিরণ অভ্যর্থনা সর্বাধিক করতে এবং সামগ্রিক বিদ্যুৎ উৎপাদন উন্নত করতে ফটোভোলটাইক প্যানেলের প্রবণতা এবং অভিযোজন সামঞ্জস্য করা;
সুরক্ষা এবং সুরক্ষা: মাটি/ছাদ থেকে ফটোভোলটাইক প্যানেলগুলিকে বিচ্ছিন্ন করা, বায়ুচলাচল এবং তাপ অপচয় করা, জল জমে থাকা এবং তুষার জমে থাকা কমানো এবং উপাদানের বার্ধক্যকে বিলম্বিত করা;
প্রমিতকরণ এবং সামঞ্জস্যতা: উপাদানগুলিকে সমানভাবে সাজানো, একটি রক্ষণাবেক্ষণ প্যাসেজ রেখে, পরিষ্কার, রক্ষণাবেক্ষণ এবং উপাদানগুলির প্রতিস্থাপনের সুবিধা;

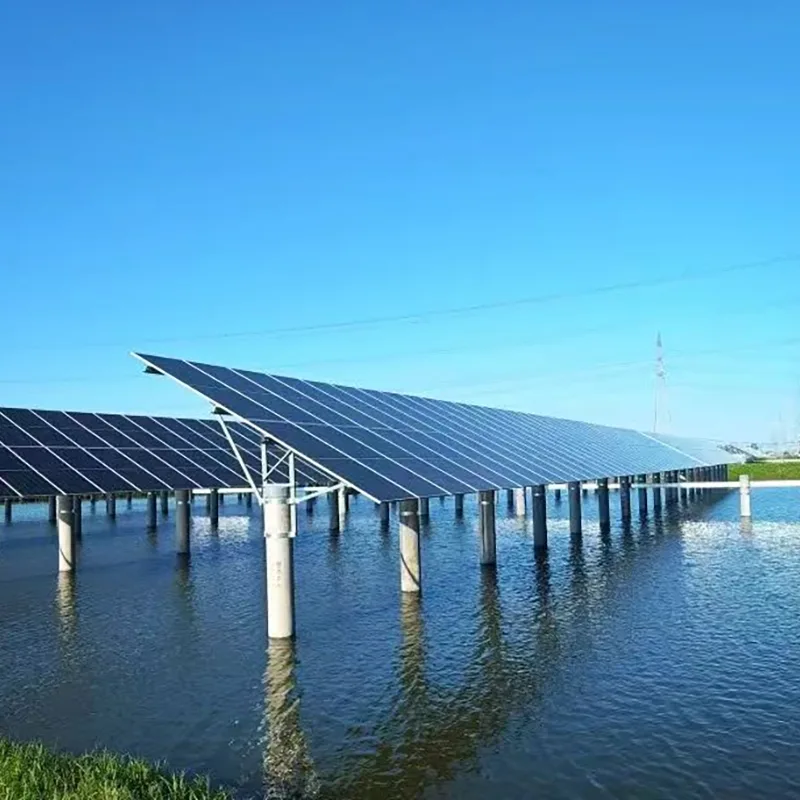

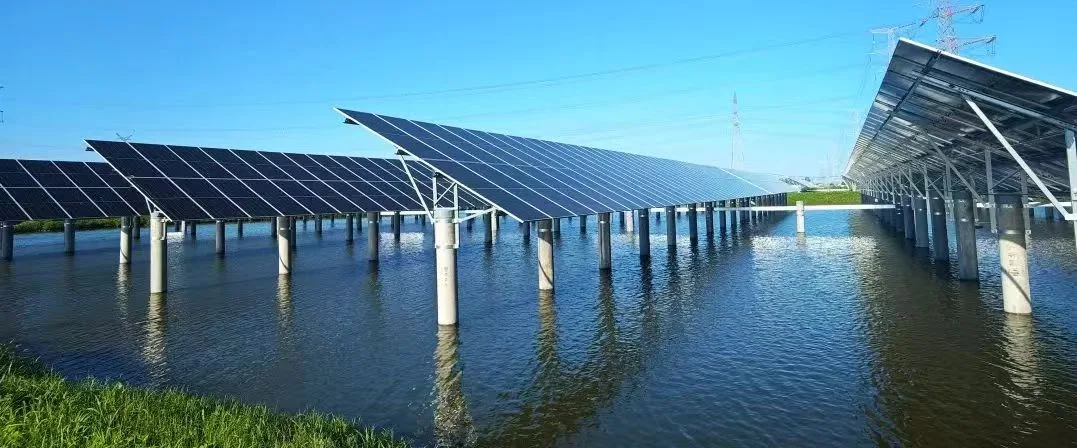

দৃশ্য অভিযোজনযোগ্যতা: পাহাড়, সমভূমি, রঙিন ইস্পাত টালির ছাদ, কংক্রিটের ছাদ এবং মাছের পুকুরের মতো জটিল ভূখণ্ডের সাথে খাপ খাইয়ে নেওয়া।
প্রধানত হট-ডিপ গ্যালভানাইজিং / জিঙ্ক-অ্যালুমিনিয়াম-ম্যাগনেসিয়াম খাদ ব্যবহার করে। এটির উচ্চ জারা প্রতিরোধ ক্ষমতা রয়েছে এবং এটি সমুদ্র উপকূল, লবণাক্ত-ক্ষারযুক্ত অঞ্চল এবং বৃষ্টির অঞ্চলে ব্যবহারের জন্য উপযুক্ত। জারা বিরোধী জীবন 25 বছর +, ফটোভোলটাইক মডিউলগুলির জীবনচক্রের সাথে মিলে যায়। পাওয়ার স্টেশন তার পুরো সময়কাল জুড়ে ঘন ঘন প্রতিস্থাপন এড়াতে পারে।
সুনির্দিষ্ট বাঁক নকশা এবং সমর্থন কাঠামো স্বয়ংক্রিয় ট্র্যাকিং. ফ্ল্যাট-লাইং উপাদানগুলির সাথে তুলনা করে, এটি 10% থেকে 30% পর্যন্ত বিদ্যুৎ উৎপাদন বাড়াতে পারে।
সমর্থন কাঠামোর বায়ুচলাচল ফাংশন রয়েছে, উপাদানগুলির কাজের তাপমাত্রা হ্রাস করে এবং তাপমাত্রা-সম্পর্কিত অবক্ষয় হ্রাস করে।
লোড বহনের জন্য জাতীয় মান অনুযায়ী ডিজাইন করা হয়েছে, শক্তিশালী বাতাস, তুষার এবং ভূমিকম্প প্রতিরোধী। স্ট্রাকচারাল মেকানিক্স গণনা যোগ্য।
মডুলার সমাবেশ, চাঙ্গা নোড, অন-সাইট সমাবেশের জন্য কোন অন-সাইট ঢালাই, এবং শক্তিশালী সামগ্রিক অনমনীয়তা।
সমস্ত প্রিফেব্রিকেটেড মডুলার উপাদানগুলি সাইটে বোল্টের সাথে একত্রিত হয়। কোন অন-সাইট ঢালাই প্রয়োজন হয়.
আনুষাঙ্গিকগুলি সর্বজনীন এবং মূলধারার 550W/700W/700W + বড় আকারের ফটোভোলটাইক মডিউলগুলির সাথে সামঞ্জস্যপূর্ণ। এটি ডবল গ্লাস এবং একক গ্লাস মডিউলগুলির সাথে সামঞ্জস্যপূর্ণ।
অ্যালুমিনিয়াম খাদ সমর্থন একটি হালকা ওজন আছে, ছাদের লোড হ্রাস. গ্যালভানাইজড ইস্পাত সমর্থন উচ্চ খরচ কর্মক্ষমতা এবং কম ইউনিট খরচ আছে.
প্রোফাইলগুলি নিয়মিত, প্যাকেজিং কমপ্যাক্ট, এবং লজিস্টিক পরিবহনের সময় ক্ষতি কম, কম মালবাহী খরচ সহ।
গ্রাউন্ড পাওয়ার স্টেশন, রঙিন ইস্পাত টাইল ছাদ, কংক্রিট ছাদ, ফটোভোলটাইক গাড়ির আশ্রয়কেন্দ্র, ফিশারি ফটোভোলটাইক ইন্টিগ্রেশন, এবং পর্বতীয় ফটোভোলটাইক সব কাস্টমাইজ করা যেতে পারে।
এটি ঝোঁকের জন্য সামঞ্জস্য করা যেতে পারে, ডবল সারি বা একক সারিতে সাজানো এবং উচ্চতার পার্থক্য সহ ভূখণ্ডের সাথে মানিয়ে নেওয়া যায়।
ইস্পাত এবং অ্যালুমিনিয়াম খাদ 100% পুনর্ব্যবহারযোগ্য, কোন নির্মাণ বর্জ্য ছাড়াই। দস্তা-অ্যালুমিনিয়াম-ম্যাগনেসিয়াম আবরণে কোন ভারী ধাতু দূষণ নেই এবং শূন্য-কার্বন ফটোভোলটাইক প্রকল্পের প্রয়োজনীয়তা পূরণ করে।
| শ্রেণী | প্যারামিটার | মূল স্পেসিফিকেশন স্ট্যান্ডার্ড | আবেদন / নোট |
| উপাদান এবং বিরোধী জারা | হট-ডিপ গ্যালভানাইজড কার্বন ইস্পাত বন্ধনী | বেস উপাদান: Q235B/Q355B কম খাদ উচ্চ-শক্তি ইস্পাত; আবরণ বেধ ≥85μm; লাল মরিচা ছাড়া লবণ স্প্রে পরীক্ষা 500h | স্থল-মাউন্ট করা এবং পর্বত PV গাছপালা; খরচ-কার্যকর প্রথম পছন্দ; দেশব্যাপী বেশিরভাগ অঞ্চলের জন্য উপযুক্ত |
| দস্তা-অ্যালুমিনিয়াম-ম্যাগনেসিয়াম খাদ ইস্পাত বন্ধনী | বেস উপাদান: Q235B/Q355B; Zn-আল-এমজি খাদ আবরণ বেধ ≥65μm; লাল মরিচা ছাড়া লবণ স্প্রে পরীক্ষা 1500h | উপকূলীয়, লবণাক্ত-ক্ষার, এবং উচ্চ-জারা পরিবেশ সহ শিল্প অঞ্চল; জারা প্রতিরোধের ক্ষমতা সাধারণ হট-ডিপ গ্যালভানাইজিংকে ছাড়িয়ে গেছে | |
| 6063-T5 অ্যালুমিনিয়াম খাদ বন্ধনী | প্রসার্য শক্তি ≥160MPa; anodized / passivated চিকিত্সা; ক্ষয় ছাড়া লবণ স্প্রে পরীক্ষা 1000h | রঙ-লেপা ইস্পাত ছাদ, C&I / আবাসিক ছাদ; লাইটওয়েট, ছাদের জলরোধী স্তরের ক্ষতি করে না | |
| স্ট্রাকচারাল সেফটি লোড | বায়ু লোড | 0.5–1.0 kN/m², লেভেল 12 এবং তার উপরে টাইফুনের জন্য কাস্টমাইজযোগ্য | দেশব্যাপী অধিকাংশ অঞ্চল কভার করে; প্রোফাইলগুলি উপকূলীয় / শক্তিশালী-বাতাস এলাকার জন্য ঘন করা যেতে পারে |
| স্নো লোড | 0.3–1.2 kN/m², স্থানীয় 50-বছরের রিটার্ন-পিরিয়ড স্নো লোড প্রতি কাস্টমাইজযোগ্য | উত্তর ভারী তুষার অঞ্চল এবং উচ্চ-উচ্চতা অঞ্চলে স্থানীয় কোড অনুযায়ী আপগ্রেড ডিজাইন প্রয়োজন | |
| সিসমিক রেজিস্ট্যান্স | সিসমিক ফোর্টফিকেশনের তীব্রতা 8, GB50011 এর সাথে সঙ্গতিপূর্ণ | উচ্চ-সিসমিক অঞ্চলে তীব্রতা 9 এ আপগ্রেড করা যেতে পারে | |
| ডিজাইন সার্ভিস লাইফ | 25 বছর | PV মডিউলগুলির সম্পূর্ণ জীবনচক্র, সাধারণ PV প্ল্যান্ট ডিজাইনের মানগুলির সাথে সামঞ্জস্যপূর্ণ | |
| টিল্ট অ্যাঙ্গেল এবং অ্যাডজাস্টমেন্ট | স্থির বন্ধনী | সামঞ্জস্যযোগ্য কাত 5°–45°, স্থানীয় অক্ষাংশ দ্বারা কাস্টমাইজ করা সর্বোত্তম প্রজন্মের কাত, 2-3 ম্যানুয়াল সমন্বয় স্তর | স্থল-মাউন্ট করা গাছপালা এবং কংক্রিট ছাদের জন্য সাধারণ; বর্তমান মূলধারার বিভাগ |
| একক-অক্ষ ট্র্যাকার | পূর্ব-পশ্চিম 0°–60° স্বয়ংক্রিয় সূর্য-ট্র্যাকিং ঘূর্ণন, ট্র্যাকিং নির্ভুলতা ±0.5° | বড় সমতল স্থল-মাউন্ট করা গাছপালা; আউটপুট বেড়েছে 15%–25% বনাম স্থির | |
| ডুয়াল-অ্যাক্সিস ট্র্যাকার | আজিমুথ ±180° + কাত 0°–90° দ্বৈত-অক্ষ সমন্বয়, ট্র্যাকিং নির্ভুলতা ±0.3° | উচ্চ-অক্ষাংশ, উচ্চ-বিকিরণ অঞ্চল; আউটপুট বেড়েছে 25%–35% বনাম স্থির | |
| ছাদ ব্যালাস্ট বন্ধনী | স্থির কাত 10°–15°, স্ট্যান্ডিং-সিম রঙ-লেপা ইস্পাত এবং কংক্রিটের ছাদের সাথে সামঞ্জস্যপূর্ণ | C&I / আবাসিক ছাদ; ভারসাম্য নিষ্কাশন দক্ষতা এবং প্রজন্মের ফলন | |
| মূল প্রোফাইল স্পেস | কলাম / পোস্ট | সি-চ্যানেল / এইচ-বিম / বর্গ নল; মূলধারার আকার C80/C100/C120, 80×80/100×100 বর্গ টিউব | স্থল-মাউন্ট করা উদ্ভিদের প্রধান লোড বহনকারী সদস্য; লোড প্রতি কাস্টমাইজযোগ্য প্রাচীর বেধ |
| প্রধান / Purlin beams | ইউ-চ্যানেল / আয়তক্ষেত্রাকার টিউব / অ্যালুমিনিয়াম এক্সট্রুড প্রোফাইল; মূলধারার মাপ 40×40/40×80/60×60 | সরাসরি মডিউল-সমর্থন সদস্যরা সামগ্রিক দৃঢ়তা এবং স্থিতিশীলতা নিশ্চিত করে | |
| সংযোগ আনুষাঙ্গিক | স্টেইনলেস স্টীল 304 বোল্ট/বাদাম, ডেডিকেটেড ক্ল্যাম্প, ওয়াটারপ্রুফ ক্লিপ; GB/T 3098.6 এর সাথে সঙ্গতিপূর্ণ | সিরিজ জুড়ে সর্বজনীন; বিরোধী জারা, বিরোধী loosening; মূলধারার PV মডিউল ফ্রেমের সাথে সামঞ্জস্যপূর্ণ | |
| গ্রাউন্ডিং আনুষাঙ্গিক | ডেডিকেটেড গ্রাউন্ডিং ওয়াশার এবং বোল্ট | পিভি সিস্টেম গ্রাউন্ডিং প্রয়োজনীয়তা পূরণ করে; ইলেক্ট্রোকেমিক্যাল জারা প্রতিরোধ করে; বৈদ্যুতিক নিরাপত্তা কোড মেনে চলে | |
| মডিউল সামঞ্জস্যতা এবং বিন্যাস | সামঞ্জস্যপূর্ণ মডিউল মাপ | 182 মিমি/210 মিমি বড়-ফরম্যাট মনোক্রিস্টালাইন, বাইফেসিয়াল এবং একক-গ্লাস মডিউল; 550W–700W+ মূলধারার মডিউল সমর্থন করে | বিশেষ মাপ এবং বিশেষ মডিউল বিন্যাসের জন্য কাস্টমাইজযোগ্য |
| লেআউট | একক-সারি প্রতিকৃতি, ডবল-সারি ল্যান্ডস্কেপ, উচ্চ-বন্ধনী বড়-স্প্যান লেআউট | লেআউট প্রতি ভূখণ্ডের জন্য অপ্টিমাইজ করা হয়েছে এবং ইনস্টল করা ক্ষমতা সর্বাধিক করার জন্য শেডিং | |
| একক-স্প্যান | গ্রাউন্ড বন্ধনী 2-6 মি, ছাদের বন্ধনী 1-3 মি | লোড এবং প্রোফাইল চশমা প্রতি সামঞ্জস্যযোগ্য, খরচ এবং কাঠামোগত নিরাপত্তা ভারসাম্য | |
| মডিউল ব্যবধান | O&M অ্যাক্সেস সংরক্ষিত সহ স্থানীয় শীত-অয়নকালের ছায়া অনুযায়ী গণনা করা হয় | পিভি প্ল্যান্ট ডিজাইন কোডের সাথে সঙ্গতিপূর্ণ শীতকালীন ছায়া নিশ্চিত করে না | |
| ইনস্টলেশন ফাউন্ডেশন | গ্রাউন্ড-মাউন্টেড ফাউন্ডেশন | স্ক্রু অ্যাঙ্কর, স্বাধীন কংক্রিট পাইল ফাউন্ডেশন, স্ট্রিপ ফাউন্ডেশন | পর্বত, সমতল, মাছ-পুকুর ভূখণ্ডের জন্য উপযুক্ত; স্ক্রু নোঙ্গর কোন খনন প্রয়োজন এবং দ্রুত ইনস্টল |

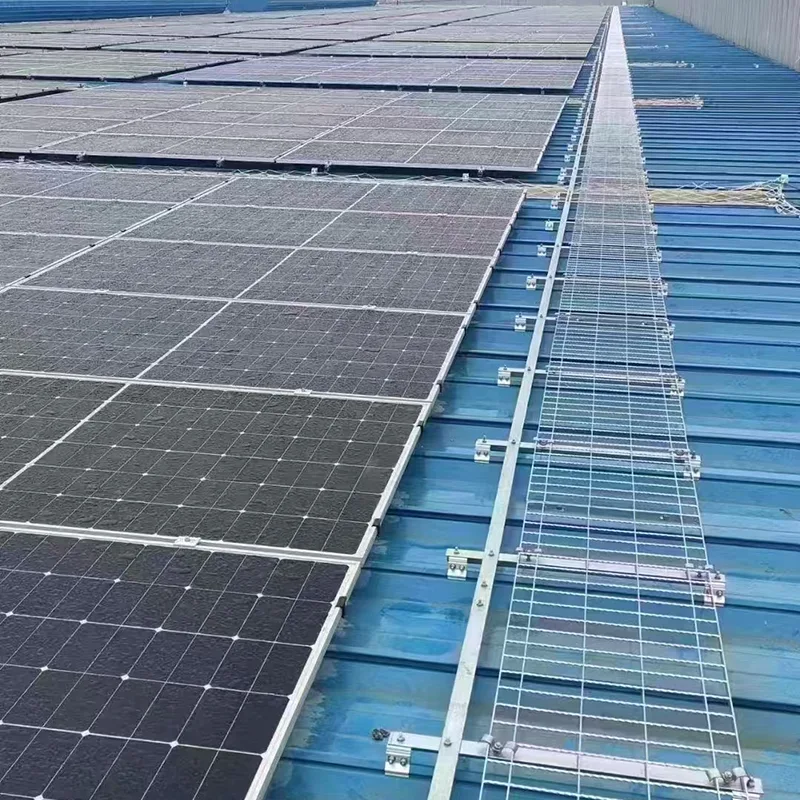

| রঙ-লেপা ইস্পাত ছাদ ফাউন্ডেশন | ডেডিকেটেড ক্লিপ সহ অ-ভেদ্য ইনস্টলেশন | ছাদের জলরোধী ক্ষতি করে না; স্থায়ী-সীম, কোণ-পুঁতি, এবং ঢেউতোলা ইস্পাত প্রোফাইলের সাথে সামঞ্জস্যপূর্ণ | |

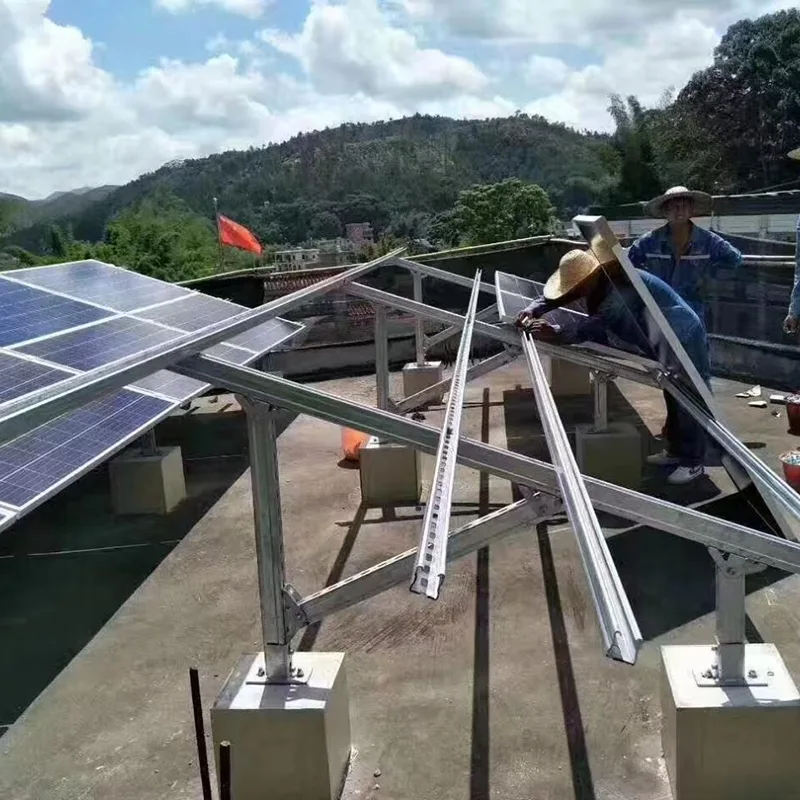

| কংক্রিট ছাদ ফাউন্ডেশন | ব্যালাস্ট ব্লক ফাউন্ডেশন | কোন পেরেক নেই, ছাদের কাঠামোর কোন ক্ষতি নেই, দ্রুত ইনস্টল/মুছে ফেলার জন্য; সমতল এবং কম ঢাল ছাদের জন্য উপযুক্ত | |

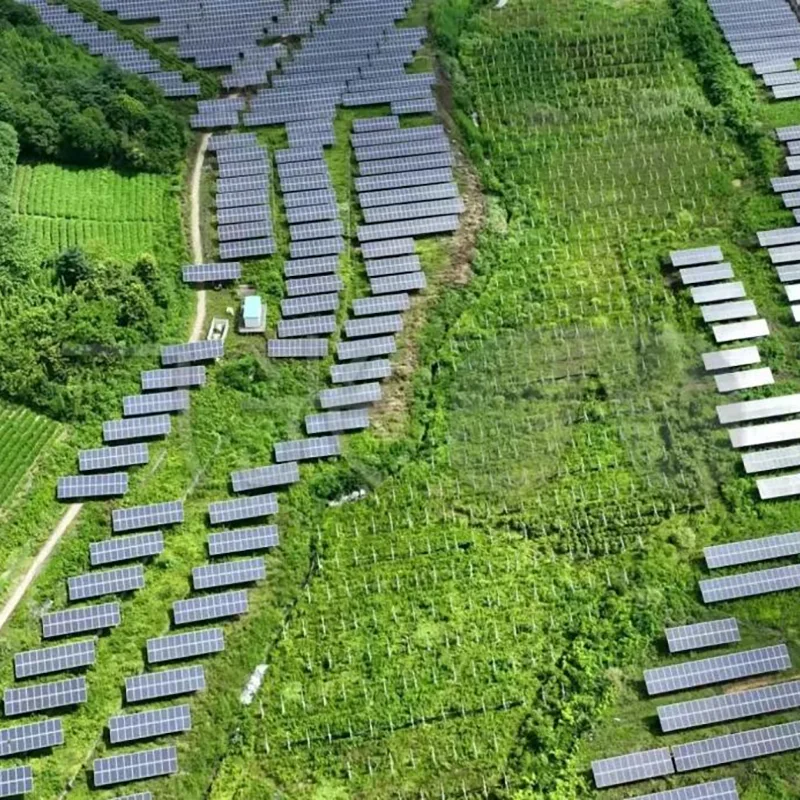

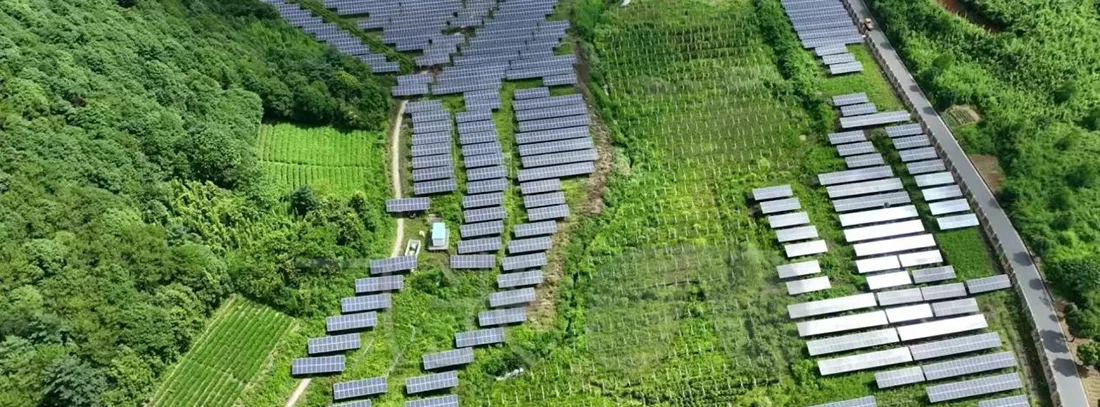

| মাউন্টেন পিভি ফাউন্ডেশন | সামঞ্জস্যযোগ্য গাদা ফাউন্ডেশন, রক অ্যাঙ্কর ফাউন্ডেশন | বৃহৎ উচ্চতার পার্থক্য এবং জটিল ভূতত্ত্বের সাথে পাহাড়ের ভূখণ্ডের সাথে খাপ খাইয়ে নেয়, মাটির খননকে হ্রাস করে |
Shixinda সোলার মাউন্টিং ব্র্যাকেট Q355B উচ্চ-শক্তির উপাদান দিয়ে তৈরি, এতে তিনটি মূলধারার ধরন রয়েছে: হট-ডিপ গ্যালভানাইজিং, জিঙ্ক-অ্যালুমিনিয়াম-ম্যাগনেসিয়াম এবং 6063-T5 অ্যালুমিনিয়াম অ্যালয়। গ্যালভানাইজিং স্তরের বেধ ≥ 85 μm। দস্তা-অ্যালুমিনিয়াম-ম্যাগনেসিয়াম মডেলের লবণ স্প্রে পরীক্ষা 1500 ঘন্টা পৌঁছাতে পারে। ফটোভোলটাইক মডিউলগুলির জীবনচক্রের সাথে মেলে 25 বছরের ডিজাইন পরিষেবা জীবন সহ উপকূলীয় এবং লবণাক্ত-ক্ষার অঞ্চলের মতো উচ্চ-জারা পরিবেশে এটির অসামান্য অভিযোজনযোগ্যতা রয়েছে। পণ্যটি কঠোরভাবে জাতীয় লোড মান অনুসরণ করে এবং 8-ডিগ্রী সিসমিক ডিজাইন মান পূরণ করে 12-স্তরের শক্তিশালী বাতাস এবং উচ্চ তুষার লোড সহ্য করতে পারে। কাঠামোগত নিরাপত্তা অপ্রয়োজনীয়তা যথেষ্ট.
পণ্যটি মডুলার প্রিফেব্রিকেটেড এবং সাইটে সম্পূর্ণ বোল্ট দিয়ে একত্রিত হয়, অন-সাইট ওয়েল্ডিংয়ের প্রয়োজন ছাড়াই, নির্মাণের সময়কাল উল্লেখযোগ্যভাবে ছোট করে। বাঁক কোণটি 5° থেকে 45° পর্যন্ত সামঞ্জস্য করা যেতে পারে, 182/210 এর মতো বড় আকারের উপাদানগুলির সাথে সামঞ্জস্যপূর্ণ, এবং বিভিন্ন ভিত্তির জন্য সর্পিল গ্রাউন্ড অ্যাঙ্কর, ছাদের ফিক্সচার এবং কাউন্টারওয়েট বেসের সাথে যুক্ত করা যেতে পারে। পাহাড়, রঙিন ইস্পাত ছাদ এবং মাছের পুকুরের মতো জটিল ভূখণ্ডের জন্য কাস্টমাইজেশন উপলব্ধ। সাধারণ বন্ধনীর তুলনায়, বায়ুচলাচল এবং তাপ অপচয়ের নকশা উপাদানের অবক্ষয় হ্রাস করে এবং ট্র্যাকিং মডেলটি 15%-30% দ্বারা বিদ্যুৎ উৎপাদন বৃদ্ধি করতে পারে।
একটি উত্স ইস্পাত প্রস্তুতকারক হিসাবে, Shixinda স্বাধীনভাবে প্রোফাইল স্পেসিফিকেশন নিয়ন্ত্রণ করে। সি-আকৃতির ইস্পাত, বর্গাকার টিউব, এবং 304টি স্টেইনলেস স্টিলের আনুষাঙ্গিকগুলির একটি সম্পূর্ণ সেট ঘরে তৈরি এবং বিক্রি করা হয়, খরচ কার্যক্ষমতা এবং ডেলিভারির গতির ভারসাম্য বজায় রাখে। এটি বাল্ক রপ্তানি আদেশের জন্য কাস্টম আদেশ সমর্থন করে, এবং ইস্পাত পুনর্ব্যবহৃত করা যেতে পারে, শূন্য-কার্বন ফটোভোলটাইক প্রকল্পগুলির চাহিদা পূরণ করে, দেশীয় এবং বিদেশী ফটোভোলটাইক পাওয়ার স্টেশনগুলির জন্য স্থিতিশীল এবং নির্ভরযোগ্য সম্পূর্ণ সমর্থন সমাধান প্রদান করে।
